Autor: Mauro Benito Montoya Arenas (mauro2017pre@gmail.com)

EXPERIMENTO Nº2 - Diodos

CUESTIONARIO PREVIO

1. Buscar en los manuales y detallar las características de los diodos a usar (6A6, P600B, ITT020,72477T, BY127, ECCG109 Y ECG110A).

6A6

P600B

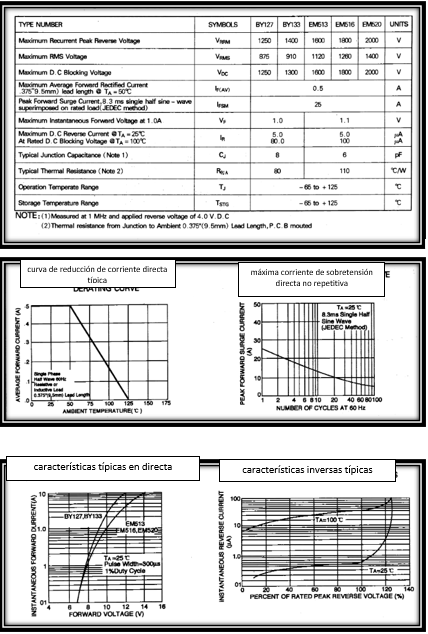

BY127

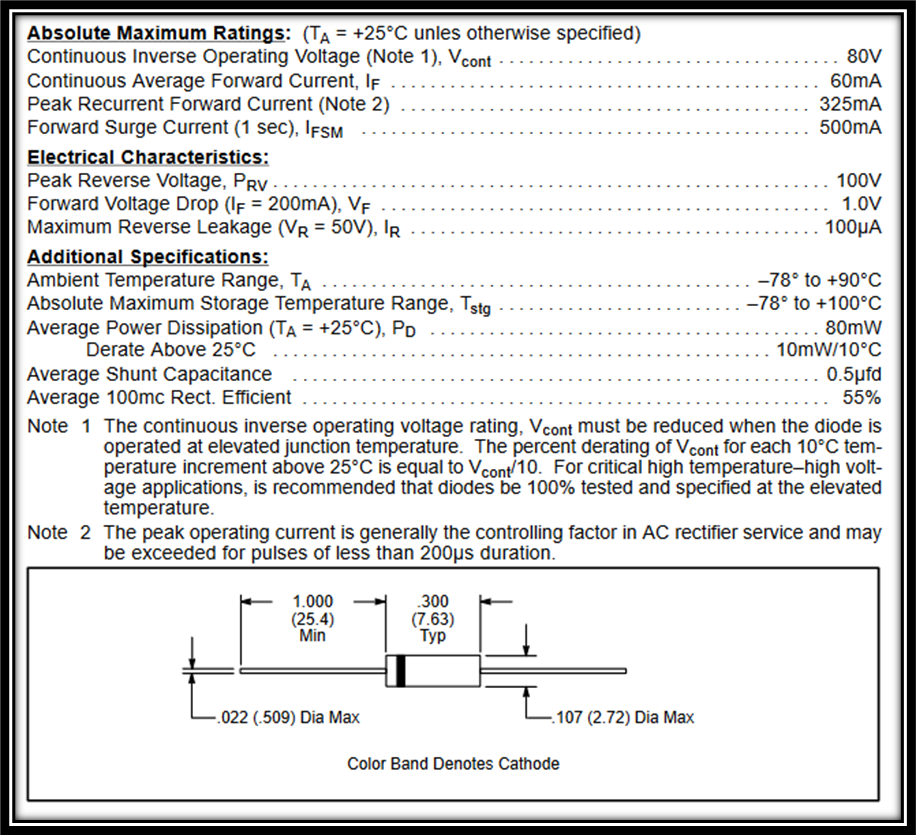

ECG109

Descripción - El NTE109 es un dispositivo de alta conductancia con buenas características de conmutación para circuitos de baja impedancia, alta resistencia-alta conductancia para un acoplamiento, sujeción y servicio matricial eficientes, y para la recuperación de pulso de sala e inversa para aplicaciones de pulso críticas.

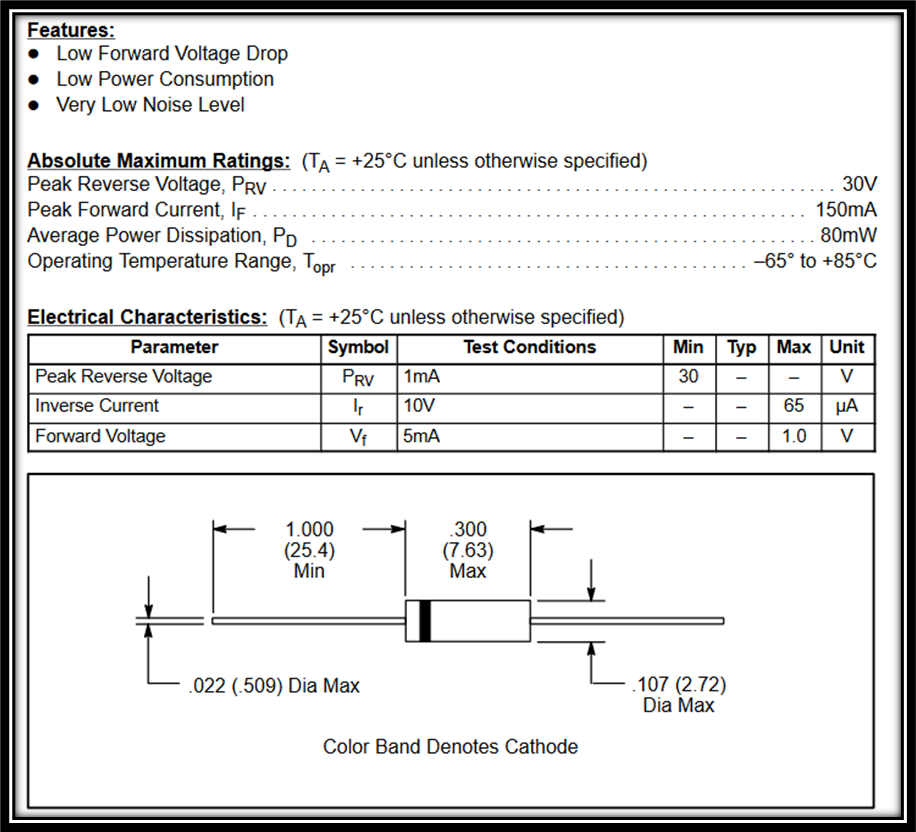

ECV110A

2. Explicar los conceptos de: resistencia dinámica, corriente directa, corriente inversa, capacidad de transición, voltaje de pico inverso y velocidad de conmutación del diodo.

Corriente directa. – es la corriente que fluye en un solo sentido través de un conductor o semiconductor. Aunque comúnmente se identifica la corriente continua con una corriente constante, es continua toda corriente que mantenga siempre la misma polaridad, así disminuya su intensidad conforme se va consumiendo la carga (por ejemplo cuando se descarga una batería eléctrica). En un diodo fluye la corriente directa solo si esta polarizado en directa, de otro modo fluirá una corriente casi despreciable (corriente inversa)

Corriente inversa. – la corriente en condiciones de polarización en inversa se le llama corriente en inversa. La corriente de saturación en inversa por lo general es de unos nanoampers por lo que se le puede considerar como nula.

Capacidad de transición. -  en la región de polarización de polarización en inversa tenemos la capacitancia de transición o de región de empobrecimiento. Esto se debe a que el diodo es sensible a la frecuencia. En la región de polarización en inversa hay una región de empobrecimiento (libre de portadores) que se comporta en esencia como un aislante. esta región variara debido a que se incrementara cuando el voltaje en inversa aumente y viceversa

. Resistencia dinámica. – es la resistencia presente en un diodo cuando tiene de entrada una fuente variable. Si se le aplica un voltaje de entrada variable a un diodo, moverá el punto instantáneo hacia arriba y hacia abajo de una región de las características, y por lo tanto define un cambio de corriente y voltaje.

Voltaje de pico inverso. -Se le llama "voltaje de pico inverso" al máximo voltaje que pueda soportar la juntura cuando la fuente o corriente está conectada en "POLARIZACION INVERSA" o de alta resistencia, Según el tipo de diodo se estipula 100, 400 1000 voltios, etc.

Velocidad de conmutación del diodo. – si la fuente de entrada es variable entonces el diodo tendrá un tiempo de respuesta, es decir, se demorará un cierto tiempo en cambiar de estado (de directa a inversa) la velocidad con la que hace esto se llama velocidad de conmutación.

3. Explicar la curva característica del diodo zener y su utilidad como regulador de voltaje.

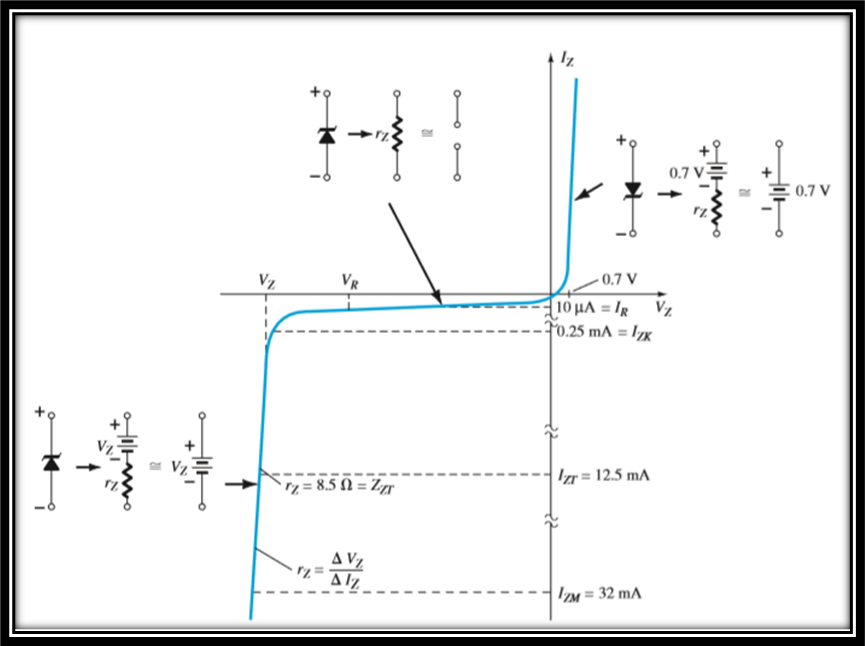

Cuando el diodo esta polarizado en inversa hay un punto en el cual el voltaje es demasiado negativo y producirá un cambio abrupto de las características como se muestra. El potencial que produce este cambio de las características se llama potencial zener y su símbolo es Vz. El diodo zener a diferencia de los diodos semiconductores trabaja en esta zona de las características y fija un voltaje independientemente de la corriente que lo atraviese.

 Como se observa en la figura, para voltajes menores a Vz la resistencia es muy alta (circuito abierto). Cuando se llega al voltaje zener notamos que la curva se vuelve casi vertical. Sin embargo, hay una ligera inclinación, lo que significa que presenta una cierta resistencia. Esta sin embargo es muy pequeña y para fines prácticos se puede modelar al diodo zener como una fuente de voltaje con el valor Vz.

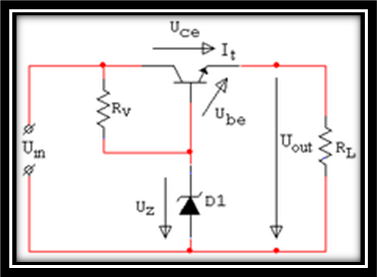

El diodo zener se puede utilizar para regular una fuente de voltaje. Este semiconductor se fabrica en una amplia variedad de voltajes y potencias. Estos van desde menos de 2 voltios hasta varios cientos de voltios, y la potencia que pueden disipar va desde 0.25 watts hasta 50 watts o más. La potencia que disipa un diodo zener es simplemente la multiplicación del voltaje para el que fue fabricado por la corriente que circula por él. Pz = Vz x Iz. Esto significa que la máxima corriente que puede atravesar un diodo zener es: Iz = Pz/Vz. (en amperios). Donde:

- Iz = Corriente que pasa por el diodo Zener

- Pz = Potencia del diodo zener (dato del fabricante)

- Vz = Voltaje del diodo zener (dato del fabricante)

4. Explicar la constitución del diodo LED y sus características más importantes.

El diodo emisor de luz es un diodo que emite luz visible o invisible (infrarroja) cuando se energiza. En todas las uniones p-n de los semiconductores una parte de esta energía se libera en forma de calor y otra en forma de fotones. En el caso de los diodos de Silicio y Germanio la energía se disipa en forma de calor. Otros como los diodos construidos de GaAs emiten luz en la zona infrarroja. Dependiendo del color de la luz que uno desee se crean diodos con diferentes combinaciones.

Características: tienen 2 patillas de conexión una larga (para el polo positivo) y la otra corta (para el polo negativo). Se debe conectar con una resistencia para que no se queme.  Su símbolo es la de un diodo con dos flechas en diagonal, y en la capsula se encuentran otros componentes como la copa reflectora, hilo conductor y cápsula plástica.
