Autores: MONTOYA ARENAS, MAURO

                CHAFLOQUE TASAYCO, JESUS

CARGADOR INALÁMBRICO

🔴 En este articulo encontrarás:

RESUMEN

Este informe ha sido escrito para transmitir información sobre el cargador inalámbrico, asimismo a incentivar a otros alumnos a investigar el funcionamiento de dicho proyecto.

Este presente informe contiene una breve definición del cargador inalámbrico, funcionamiento, componentes (datasheet) y la fabricación de un cargador inalámbrico casero.

El objetivo de este informe es proporcionar la información básica y necesaria del cargador inalámbrico, así mismo, también entender su funcionamiento.

Finalmente quiero expresar mi mayor agradecimiento al Ing. Calderón Alva, Anderson y al compañero Ramos Palomino Ángel Sebastián por transmitirme la información y apoyo necesario para realizar dicho proyecto.

Volver al inicio

INTRODUCCION:

En realidad, los cargadores inalámbricos lo son solo en parte, claro. Necesitaremos conectarlos a un enchufe para que las tecnologías de carga por inducción funcionen de la forma debida. El proceso es relativamente sencillo, y consiste en el uso de un campo electromagnético para transferir energía entre dos objetos.

Volver al inicio

FUNCIONAMIENTO:

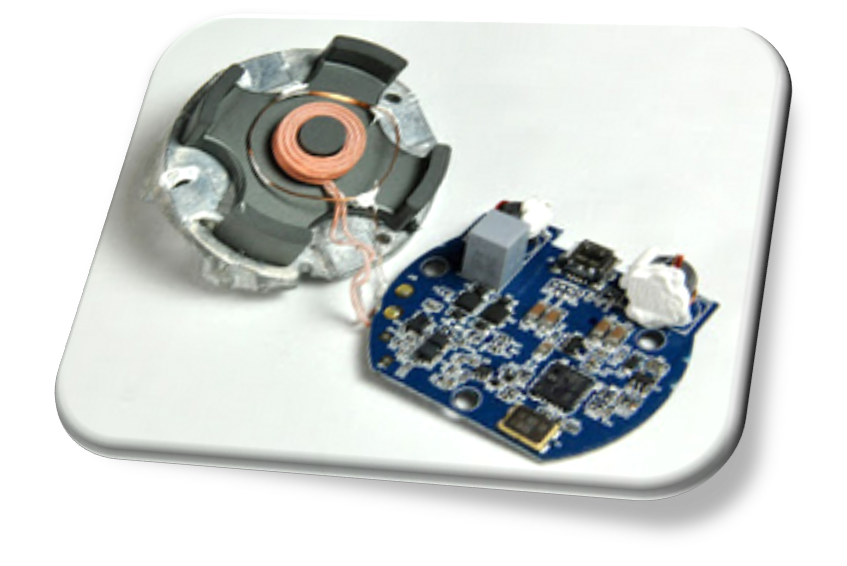

El cargador inalámbrico hace uso de un campo electromagnético para transferir energía entre 2 objetos. Existe en la base del cargador una bobina de inducción que genera un campo electromagnético necesario para cargar los dispositivos, convirtiendo este campo electromagnético en electricidad.

Dentro del Smartphone se encontrará otra bobina de inducción que va a recibir la energía del campo electromagnético que será convertida en corriente eléctrica para cargar la batería (ley de Faraday).

A los celulares que no presentan esta bobina de inducción se le puede acoplar una bobina receptora que se le enchufa en el puerto donde va el cargador. Estos son muy delgados (aprox.: 1⁄2 milímetro de espesor) y pueden ir al interior del celular).

Ley de Faraday: “La fuerza electromotriz inducida (voltaje inducido) en la bobina secundaria (necesaria para haya un flujo de electrones o corriente) es igual al número de vueltas de la bobina por la variación del flujo magnético con respecto al tiempo”

El signo negativo indica que la fuerza electromotriz inducida aparece oponiéndose a la variación del flujo magnético.

Para que ocurra una mayor transferencia de energía entre las bobinas estas deben estar lo más cerca posible, ya que buena parte de esa energía se pierde con la distancia entre las bobinas.

De hecho, uno de los inconvenientes con respecto a estos dispositivos es la eficiencia, que es menor a la que tienen mecanismos de carga alámbrica.Los cargadores inalámbricos tardan más en cargarse y son más costosos.

Actualmente se trata de minimizar el tiempo de carga con bobinas ultra delgadas o de frecuencias más altas de trabajo para que, de esta forma, se mejore la eficiencia de estos aparatos

Volver al inicio

VENTAJAS Y DESVENTAJAS:

Aparte de no requerir cables para conectar el cargador con el móvil. Es importante en el ámbito de la salud, ya que permite cargar dispositivos que van directamente sobre la piel y reducir el riesgo de infección. Además, ya que estos están completamente sellados, la humedad o corrosión no pueden dañarlos, lo que los hace más duraderos.

Quizá el mayor de todos los problemas es el tiempo de carga. Por ejemplo, un Samsung Galaxy S8 tarda en realizar una carga completa de 0 a 100% aproximadamente una hora y media gracias a la carga rápida que ofrece el cable, mientras que la carga inalámbrica tarda tres horas (el doble).

Wired charger: cargador con cable. Wireless charger: cargador inalámbrico.

En comparación, el iPhone 8 Plus tarda 2 horas y media con cable, y sube hasta las 4 horas y media con carga inalámbrica.

Otro problema es que mientras este cargando el dispositivo es prácticamente inútil a menos que lo uses sin moverlo de su posición (lo que resulta incómodo).

Volver al inicio

FABRICACION DE UN CARGADOR INALAMBRICO CASERO:

A continuacion vamos a ver la fabricación de un cargador inalámbrico, cabe mencionar que el uso del siguiente cargador debe usarse solo en caso de emergencia ya que su uso constante puede deteriorar la bateria por la baja cantidad de corriente.

LOS MATERIALES que se utilizan para este proyecto son:

- Un parlante (reciclado o nuevo) para extraer su imán

- Alambre de cobre para fabricar la bobina.

- Un transistor 2N2222

- Un conector hembra USB

- Cautín, estaño.

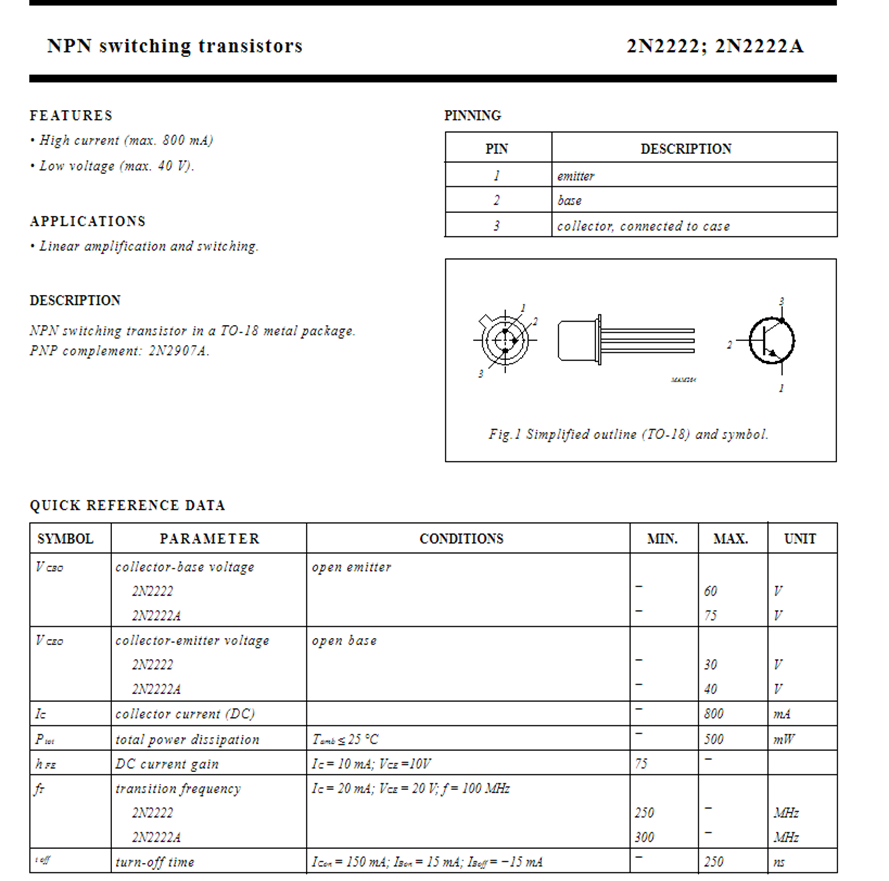

DATASHEET DEL 2N2222:

Volver al inicio

PROCEDIMIENTO:

1. Utilizamos el imán del parlante como se muestra a continuación (de preferencia que tenga un diámetro de 5 a 6 centímetros):

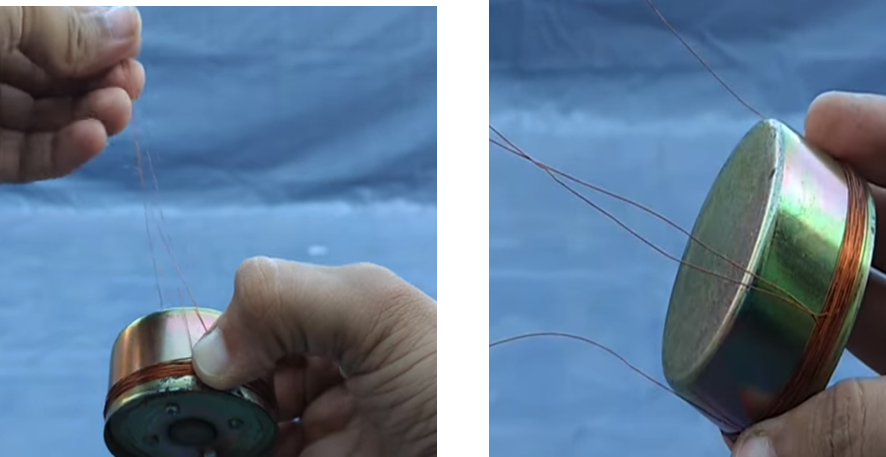

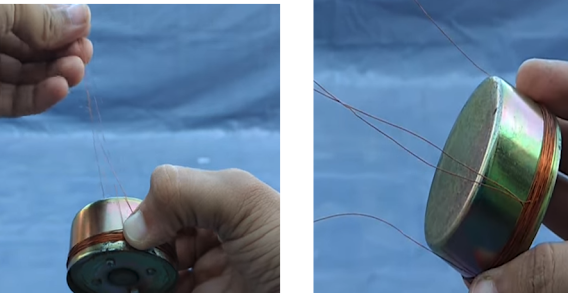

2. Hacemos un bobinado de 15 vueltas, separamos un poco de conductor y proseguimos con otras 15 vueltas mas en el mismo sentido.

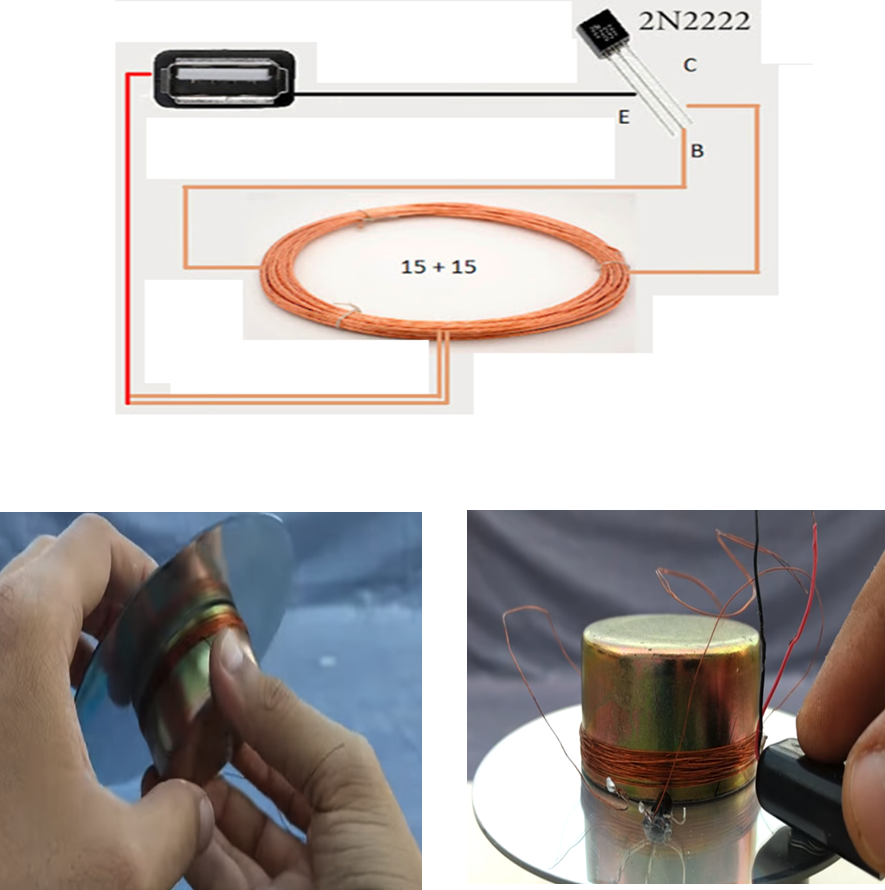

3. Pegamos una base al imán (un disco) y armamos el siguiente circuito:

4. Cubrimos el circuito para mayor seguridad:

5. Realizamos un bobinado aparte con el mismo diámetro pero esta vez con 30 vueltas:

6. Conectamos este bobinado al celular uniendo con una entrada como se muestra a continuación:

7. Finalmente, el cargador inalámbrico está terminado, conectamos el circuito a un cargador de 5 voltios y colocamos el celular con el bobinado encima y notaremos que este se carga.

Volver al inicio

CONCLUSIONES:

En nuestra apreciación personal podemos decir que aprendimos mucho con el realizado de este proyecto, ya que, pudimos corroborar el comportamiento del cargador inalámbrico que consiste en el uso de un campo electromagnético para transferir energía al celular, y pudimos despejarnos de algunas dudas que tenía con respecto al funcionamiento.

“Nunca consideres el estudio como una obligación, sino como una oportunidad para penetrar en el bello y maravilloso mundo del saber”

Albert Einstein
